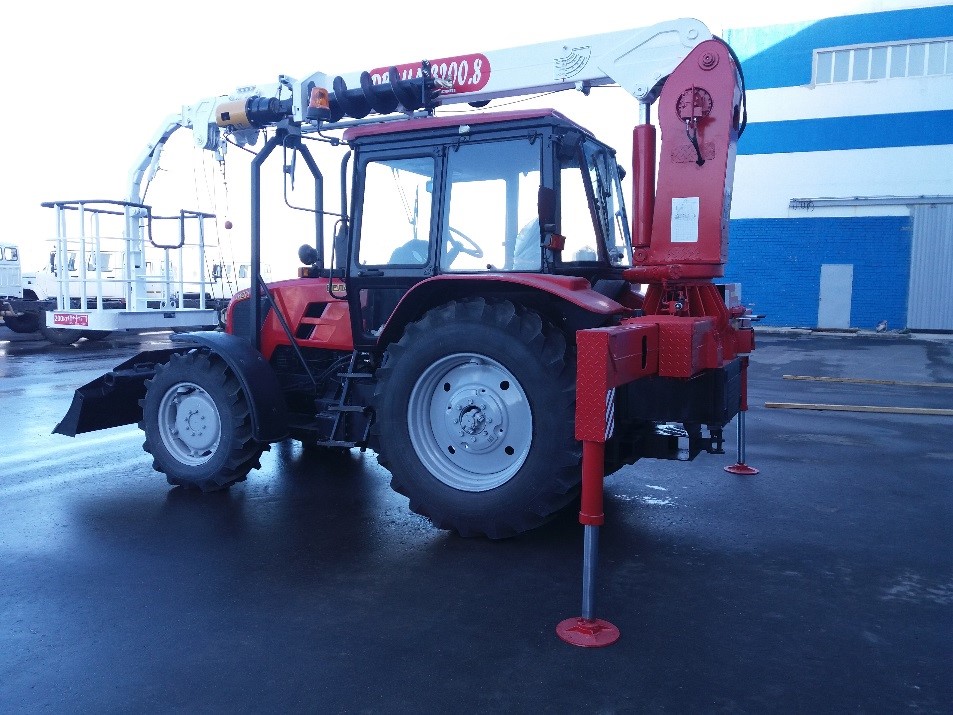

КМТ «Двина» 3200.8
Характеристики
| Тип крана-манипулятора
|
С гибкой подвеской грузозахватного органа, многозвеньевым стреловым оборудованием, с шарнирно-сочлененными и телескопическими элементами
|
| Назначение крана-манипулятора
|
Кран-манипулятор предназначен для выполнения погрузочно-разгрузочных работ, доставки груза в рабочую зону выполнения работ в ограниченном рабочем пространстве и наземного бурения вертикальных скважин и установки в них опор, столбов, свай в строительстве и в других отраслях народного хозяйства.
|
| Тип привода механизмов
|
гидравлический
|
| Окружающая среда, в которой может эксплуатироваться кран-манипулятор: температура, град | |
| рабочего состояния: - наибольшая
|
+ 40°C
|
| - наименьшая
|
- 40°C
|
| нерабочего состояния: - наибольшая
|
+ 50°C
|
| - наименьшая
|
- 50°C
|
| - относительная влажность
|
до 90% при температуре + 25оC
|
| - взрывоопасность
|
Не взрывоопасная
|
| - пожароопасность
|
Не пожароопасная
|
| Угол поворота, град
- с грузом - без груза |
340±5 360 |
| Способ управления
|
гидравлический
|
| Способ токоподвода
|
от электрооборудования базового трактора |
| Род электрического тока и напряжение
|
Постоянный 12В |
| Масса краноманипуляторной установки, кг
|
1400
|
Основные технические характеристики крана-манипулятора
| № п\п
|
Технические характеристики
|
Значение
|
| 1 | Базовый трактор
|
МТЗ-92П
|
| 2 | Грузовой момент, тм
|
6,8
|
| 3 | Грузоподъемность, кг
- максимальная - на максимальном вылете |
3200 400 |
| 4 | Вылет, м
- максимальный - минимальный |
9,0 1,8 |
| 5 | Максимальная высота подъёма крюка, м
|
10,4
|
| 6 | Максимальная глубина опускания, м
|
11,8
|
| 7 | Скорость транспортная на горизонтальном участке дороги с твёрдым покрытием, км/ч, не более
|
15
|
| 8 | Габаритные размеры крана-манипулятора в транспортном положении, мм, не более
- длина с люлькой - ширина - высота |
6 000 2 115 3 450 |
| 9 | Требования к площадке, на которой допускается работа крана-манипулятора:
- давление на грунт (удельное), Мпа (кгс/см2), не менее - уклон, град, не более |
0,67 (68,3) 5 |
| 10 | Количество масла в гидросистеме, л
|
70
|
| 11 |
|
16
|
| 12 |
|
20
|
| 13 |
|
6,60
|
| 14 |
|
6,80
|
