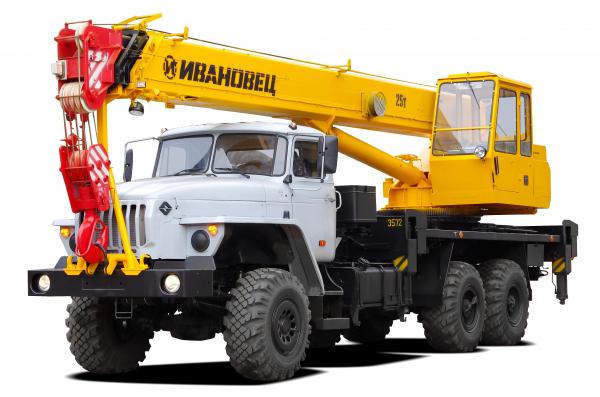

Автокран Ивановец КС-45717-1
Шасси | |
Базовое шасси | УРАЛ-4320 |
Колесная формула | 6x6 |
Двигатель | ЯМЗ-536 |
Мощность двигателя, кВт (л.с.) | 176 (240) |
Подъемные характеристики | |
Грузоподъемность, т | 25 |
с ядовитыми и взрывоопасными грузами | 20 |
Грузовой момент, тм | 75 |
Вылет стрелы, м | 2,0 — 19,7 |
Высота подъема (с гуськом), м | 10,0 — 21,3 (28,2) |
Длина стрелы, м | 9,0 — 21,0 |
Длина гуська, м | 7,0 |
Опорный контур на выдвинутых выносных опорах, м | 5,6х4,95 |
Опорный контур на втянутых выносных опорах, м | 2,25х7,95 |
Скорость подъема (опускания) груза при кратности полиспаста К=8, м/мин: | |
номинальная, м/мин | 6,8 |
увеличенная (с грузом не более 4,5 т) | 13,6 |
Скорость посадки, м/мин | 0,2 |
Частота вращения, мин-1 | 0,3-1,9 |
Скорость передвижения, км/ч | 60 |
Габаритные размеры в транспортном положении и масса | |
Длина, мм | 10900 |
Ширина, мм | 2500 |
Высота, мм | 38650 |
Полная масса с основной стрелой, т | 22,21 |
Распределение нагрузки на дорогу: | |
через шины передних колес, т.с | 6,05 |
через шины колес тележки, т.с | 16,16 |
Автомобильный кран КС-45717-1, грузоподъемностью 25 т для работы с обычными грузами и грузоподъемностью 20 т для работы с ядовитыми и взрывоопасными грузами, смонтирован на шасси УРАЛ-4320 (6 х 6).
Привод механизмов крана — гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Допускается работа на сближенных опорах.
Стрела — телескопическая трехсекционная. Выдвижение секций — гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи.
