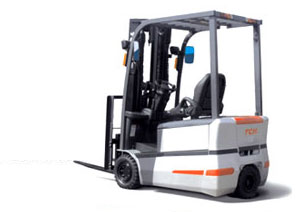

Электрический вилочный погрузчик TCM серия FTB-VII (1,6-2,0 т)
Характеристики
| Модель | FTB16-7 | FTB18-7 | FTB20-7 | ||
| Энергетический блок | Аккумулятор 48V | ||||
| Режим работы | Режим управления - сидя | ||||
| Грузоподъемность | кг | 1600 | 1750 | 2000 | |
| Центр нагрузки | мм | 500 | |||
| Свес вилочного захвата (Длина от центра моста до спинки вилочного захвата) | мм | 360 | 375 | ||
| Колесная база | мм | 1355 | 1465 | 1530 | |
| Эксплуатационная масса (с аккумулятором) 1> | кг | 2910 | 3030 | 3400 | |
| Нагрузка на мост, с грузом, передний/задний 1> | кг | 4020/490 | 4270/510 | 4820/580 | |
| Нагрузка на мост, без груза, передний/задний 1> | кг | 1410/1500 | 1500/1530 | 1680/1720 | |
| Тип шин, передние/задние | Пневматические/Цельные | Цельные/Цельные | |||
| Размер шин, передние | 18x7-8-16PR | 200/50-10 | |||
| Размер шин, задние | 15x4-1/2x8 | 140/55-9 | |||
| Колеса, число, спереди/сзади (х = ведущие) | 2х/2 | ||||
| Ширина протектора, переднего | мм | 910 | |||
| Ширина протектора, заднего | мм | 175 | |||
| Наклон стойки/каретки вилочного захвата вперед/назад | градусы | 5/6 | |||
| Высота стойки при опущенном вилочном захвате | мм | 1995 | 2050 | ||
| Свободный ход подъема | мм | 155 | 160 | ||
| Макс, высота подъема вилочного захвата | мм | 3000 | |||
| Высота стойки, выдвинутой | мм | 4030 | |||
| Высота верхнего ограждения | мм | 2080 | |||
| Высота сиденья | мм | 965 | |||
| Высота расположения точки сцепки | мм | 520 | 530 | 530 | |
| Общая длина | мм | 2825 | 2935 | 3165 | |
| Длина до спинки вилочного захвата | мм | 1905 | 2015 | 2095 | |
| Общая ширина | мм | 1075 | 1120 | ||
| Размеры вилочного захвата (Д х Ш х В) | мм | 920x100x35 | 1070x122x40 | ||
| Каретка вилочного захвата тип/класс | мм | 2А | |||
| Ширина каретки вилочного захвата | мм | 1060 | 1070 | ||
| Дорожный просвет, стойка | мм | 110 | |||
| Дорожный просвет, центр колесной базы | мм | 90 | |||
| Ширина проема при складывании под прямым углом с грузом размером 1000 длина х 1200 ширина (дорожный просвет = 200 мм) | мм | 3225 | 3335 | 3415 | |
| Ширина проема при складывании под прямым углом с грузом размером 1200 длинах 800 ширина (дорожный просвет = 200 мм) | мм | 3350 | 3460 | 3525 | |
| Внешний радиус поворота | мм | 1540 | 1650 | 1705 | |
| Скорость движения, с нагрузкой/без нагрузки | км/ч | 15.0/16.5 | 14.5/16.0 | 13.0/16.0 | |
| Скорость подъема, с нагрузкой/без нагрузки | мм/с | 410/610 | 400/610 | 370/600 | |
| Скорость опускания, с нагрузкой/без нагрузки | мм/с | 450/550 | |||
| Максимально тяговое усилие на крюке, мгновенное | кН(кгс) | 11.6(1180) | 12.7(1290) | ||
| Максимальный преодолеваемый подъем при скорости 1,6 км/ч, с грузом/ без груза | % | 20.0/20.0 | |||
| Тормозная система | Основной тормоз | Ножной гидравлический дисковый мокрого типа | |||
| Стояночный тормоз | Рычаг - гидравлический дисковый мокрого типа | ||||
| Система рулевого управления | Рулевая система с ГУР | ||||
| Приводной электродвигатель, номинальная мощность за 2 минуты | кВт | 5.5x2 | |||
| Электродвигатель подъемника, номинальная мощность за 5 минут | кВт | 10.4x5 | |||
| Аккумулятор в соответствии с IEC | DIN43531A | ||||
| Аккумулятор, напряжение/номинальная емкость (5часов) | В/А-ч | 48/625 | 48/ | 750 | |
| Аккумулятор, вес (±5%) | кг | 850-900 | 1000 | 1060 | |
| Тип управления приводным двигателем | Инвертор MOS-FET | ||||
| Рабочее давление оснасток | МПа(кг/см2) | 15.7(160) | 17.2(175) | ||
| Тип сцепного устройства | Тип с фиксированным штифтом | ||||
