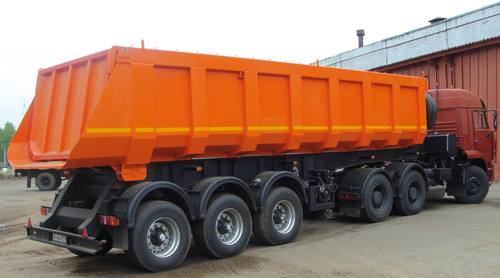

Полуприцеп-самосвал НЕФАЗ–9509-10-30
Характеристики
Снаряжённая масса полуприцепа, кг | 9800 (9000*) |
Конструктивно допустимая полная масса полуприцепа, кг | 43000 |
Распределение нагрузки от полуприцепа снаряженной массы на дорогу, кг: | |
через седельно-сцепное устройство тягача | 3500 |
через шины задней тележки | 6500 |
масса перевозимого груза, кг | 30000 |
максимально допустимая, кг | 33000 |
Распределение нагрузки от полуприцепа конструктивно допустимой полной массы на дорогу, кг: | |
через седельно-сцепное устройство тягача | 16000 |
через шины задней тележки | 9000 х 3 = 27000 |
Габаритные размеры, мм, не более | |
длина | 9961 |
ширина | 2250 |
высота | 3450 |
Объем платформы, куб. м | 30 |
Угол опрокидывания платформы, градус | 45 |
Направление разгрузки | назад |
Максимальная скорость, км/ч, не более | 80 |
Угол поперечной устойчивости, град, не менее | 25 |
Описание
Тормозная система двухпроводная с пневмоприводом с АБС, тормозные механизмы колес барабанного типа.
Ходовая часть - трехосная пневматическая подвеска с осями с односкатной ошиновкой производства фирмы «BPW».
Платформа - металлическая овального сечения, сварная, с откидным задним бортом с верхней навеской. По заказу возможно изготовление бортов, настила из высокопрочной стали производства фирмы «RUUKKI» (Финляндия).
Опрокидывающий механизм платформы - гидравлический с пневматическим дистанционным управлением. Гидроцилиндр – телескопичесий, одностороннего действия. Комплект гидрооборудования с гидроцилиндром производства фирмы «HYVA».
