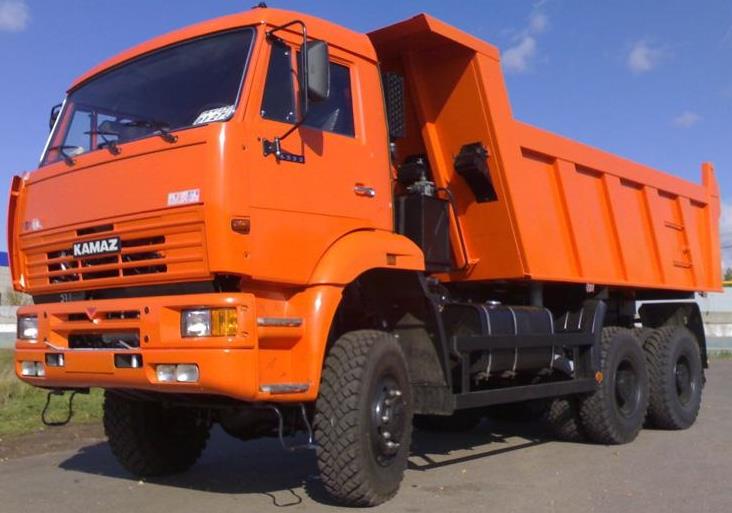

Шасси КАМАЗ-6520-19 (6х4)
Характеристики
| Весовые параметры и нагрузки | ||||||
| Снаряженная масса шасси, кг | 9200 | |||||
| - нагрузка на переднюю ось, кг | 4300 | |||||
| - нагрузка на заднюю тележку, кг | 4900 | |||||
| Допустимая масса надстройки с грузом, кг | 18150 (*23750) | |||||
| Полная масса а/м, кг | 27500 (*33100) | |||||
| - нагрузка на переднюю ось, кг | 7500 (*7500) | |||||
| - нагрузка на заднюю тележку, кг | 20000 (*25600) | |||||
| Полная масса прицепа, кг | 20000 | |||||
| Полная масса автопоезда, кг | 47500 (*53100) | |||||
| Двигатель | ||||||
| Модель | CUMMINS ISLe +350 (Евро-3) | |||||
| Тип | дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха | |||||
| Максимальная полезная мощность, кВт (л. с.) | 251,7 (342) | |||||
| при частоте вращения коленчатого вала, об/мин | 2100 | |||||
| Максимальный полезный крутящий момент, Нм (кг•см) | 1534,9 (156) | |||||
| при частоте вращения коленвала, об/мин | 1400 | |||||
| Расположение и число цилиндров | рядное, 6 | |||||
| Рабочий объем, л | 8,9 | |||||
| Система питания
|
||||||
| Вместимость топливного бака, л | 350 | |||||
| Электрооборудование | ||||||
| Напряжение, B | 24 | |||||
| Аккумуляторы, В/А•ч | 2x12/190 | |||||
| Генератор, В/Вт | 28/2000 | |||||
| Сцепление
|
||||||
| Tип | однодисковое, диафрагменное | |||||
| Привод | гидравлический с пневмоусилителем | |||||
| Тормоза | ||||||
| Привод | пневматический | |||||
| Размеры: диаметр барабана, мм | 420 | |||||
| Ширина тормозных накладок, мм | 180 | |||||
| Суммарная площадь тормозных накладок, см2 | 7200 | |||||
| Коробка передач* | ||||||
| Модель | ZF 16S 151 | |||||
| Тип | механическая, 16-ступенчатая | |||||
| Управление | механическое, дистанционное | |||||
| Передаточные числа на передачах | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 13,80 | 9,59 | 6,81 | 4,58 | 3,01 | 2,09 | |
| 11,55 | 8,02 | 5,70 | 3,84 | 2,52 | 1,75 | |
| 7 | 8 | 3Х | ||||
| 1,49 | 1,00 | 13,17 | ||||
| 1,24 | 0,84 | 11,03 | ||||
| Главная передача |
||||||
| Передаточное отношение* | 5,55 или 5,11 | |||||
| Колеса и шины | ||||||
| Тип колес | дисковые | |||||
| Тип шин | пневматические, камерные | |||||
| Размер обода** | 8,5-20 (216-508) или 9,0-22,5 | |||||
| Размер шин** | 12,00 R20 (320 R508) или 315/80 R22,5 | |||||
| Кабина | ||||||
| Тип* | расположенная над двигателем, с высокой крышей | |||||
| Исполнение | без спального места | |||||
| Характеристика а/м полной массой 27500 кг | ||||||
| Максимальная скорость, не менее, км/ч | 90 | |||||
| Угол преодолеваемого подъема, не менее, % | 25 | |||||
| Внешний габаритный радиус поворота, м | 9,3 | |||||
