Самосвал 6589-12Е на шасси КамАЗ 53605 (3-х сторонняя разгрузка)
| Тип транспортного средства
|
6589-12Е
|
| Шасси транспортного средства
|
КАМАЗ-53605-3950-48
|
| Категория транспортного средства
|
N4
|
| Кабина
|
цельнометаллическая, двухдверная, откидывающаяся вперед, без спального места
|

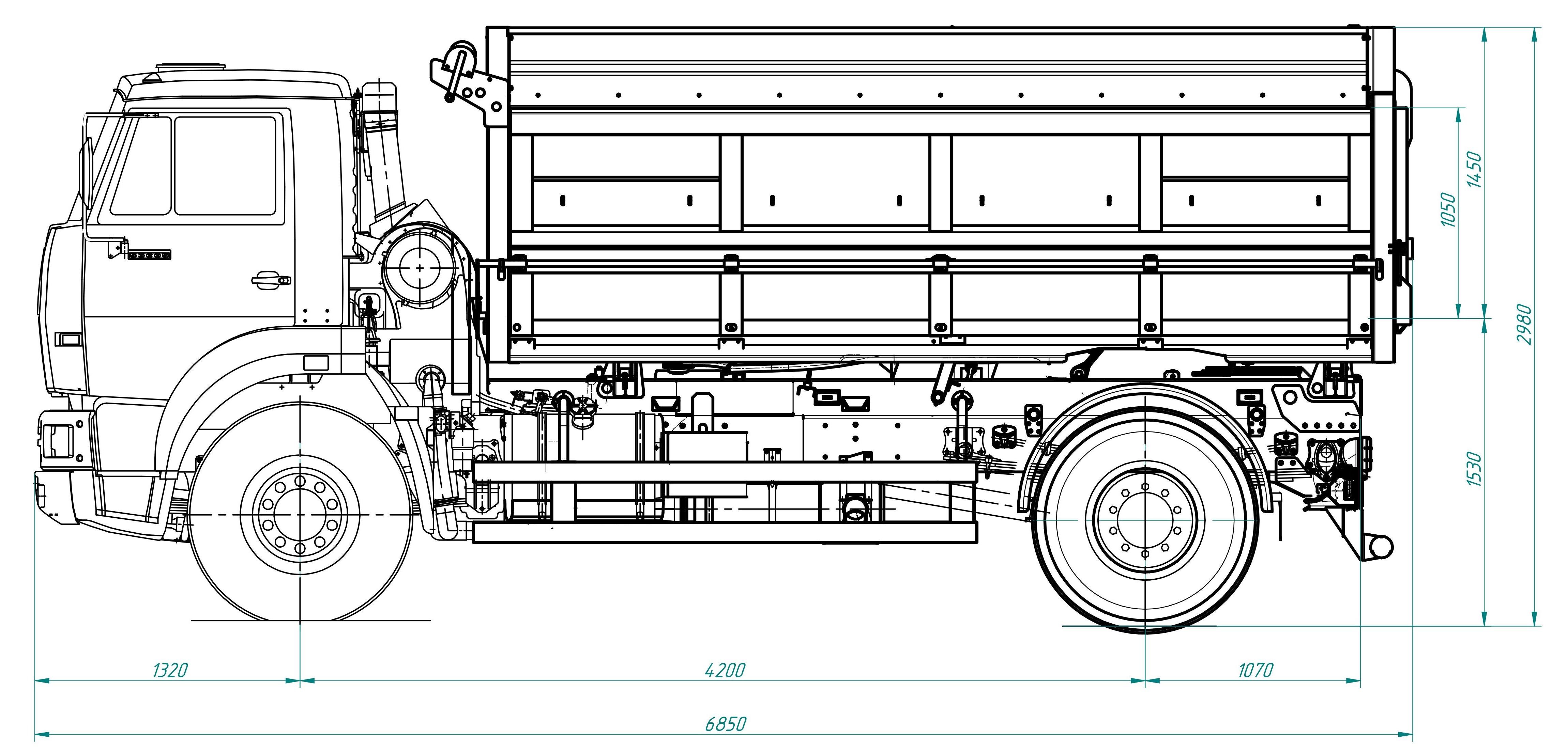

| Габаритные размеры, мм
|
|
| - длина
|
6 850
|
| - ширина
|
2 550
|
| - высота
|
2 980
|
| База, мм
|
4 200
|
| Колея передних / задних колес
|
2 021 / 1790
|
| Показатели масс:
|
|
| Масса снаряженного транспортного средства, кг
|
9 500
|
| Грузоподъемность
|
10 850
|
| Полная масса транспортного средства, кг
|
20 500
|
| Самосвальная платформа:
|
|
| Объем, м3 (с надставными бортами)
|
14
|
| Внутренние размеры платформы
(Длинна ´ ширина ´ высота), м |
4 400х2 240х1 450
|
| Угол опрокидывания платформы, град
|
50
|
| Направление разгрузки
|
на две боковые стороны и назад
|
Автомобиль - самосвал:
1.модель 6589-12Е
Шасси:
1. шасси КАМАЗ 53605-3950-48 колесной формулой 4×2,
Самосвальный кузов:
1.самосвальный кузов с трехсторонней разгрузкой, квадратного сечения.
2.материал кузова сталь 09Г2С;
3.толщина днища – 4 мм., бортов и заднего откидного борта - 3 мм.;
4.боковые борта раздвоенные, задний борт на верхней навеске;
5.угол опрокидывания кузова составляет 50 град.
6.внутренние размеры платформы, мм. - 4400х2240х1450;
7.объем платформы – 14 куб.м.;
8.грузоподъемность – 10,85 тн.
Надрамник:
1.металлический, сварной, состоит из двух лонжеров переменного сечения, изготовленных из высокопрочной стали, крепиться к раме специальными кронштейнами;
2.в передней и задней части надрамника приварена ось для установки платформы;
3.с помощью кронштейнов на надрамник по бокам крепиться металлические крылья.
Гидросистема:
1.телескопический гидроцилиндр итальянской фирмы «HYVA» в количестве 1 ед.;
2.гидроцилиндры расположены продольно.
3.управление подъемом электропневматическое из кабины.
Покраска:
1.окраска платформы двухкомпонентной бельгийской эмалью;
2.цвет по согласованию сторон.
3.цвет надрамника однотонный, черный
