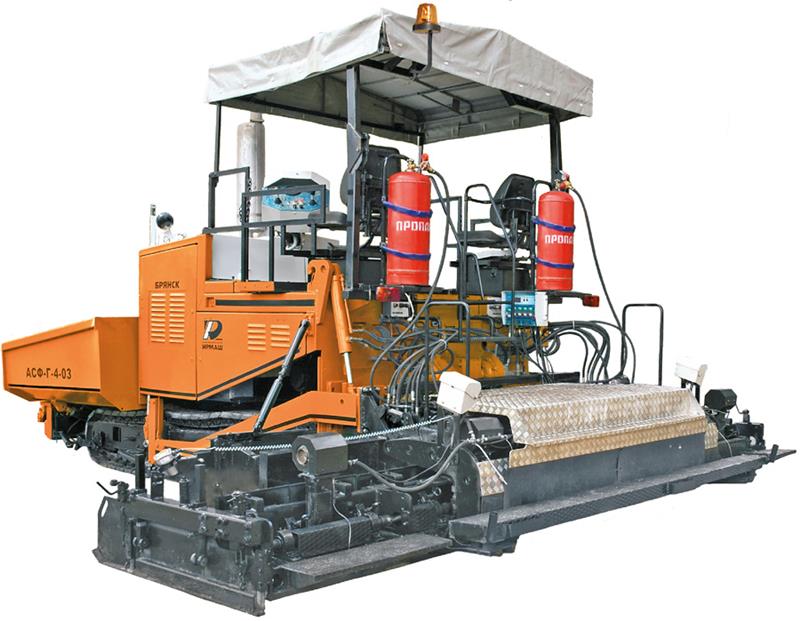

Гусеничный асфальтоукладчик Асф-Г-4-03
Характеристики
| Двигатель | Дизельный двигатель с водяным охлаждением Д-260.4
Минского моторного завода |
|
| Номинальная мощность, кВт(л.с.) | 154 (210) при 2100 мин-1 | |
| Емкость топливного бака, л | 270 | |
| Электрооборудование | 24-вольтовая однопроводная система с отрицательным заземлением на корпус.
Две аккумуляторные батареи по 12V емкостью 182 А/ч. |
|
| Ходовая часть | Гусеничные ленты | С резинометаллическими башмаками, подвеска маятникового типа |
| Привод | Гидрообъемный. Независимые приводы обеих лент, с электронным управлением | |
| Скорость - плавнорегулируемая | при укладке : 0,7-24 м/мин
транспортная : до 3,1 км/ч. |
|
| Управление курсом | С изменением скоростей гусеничных лент, автоматическое поддержание заданного курса | |
| Тормозная система | Рабочая | Обеспечивается гидрообъемным приводом трансмиссии |
| Аварийная и стояночная | Многодисковые нормальнозамкнутые тормоза с гидравлическим приводом | |
| Приемный бункер | Вместимость (включая туннель), т | 14 |
| Ширина, мм | 3245 | |
| Агрегаты для распределения смеси | Приводы: | Гидравлические, отдельные для каждого агрегата, реверсивные, регулируемые вручную и автоматически |
| Скребковые конвейеры | 2 цепи ПРИ-78,1 | |
| Распределительные шнеки | 2, со сменными лопастными сегментами, Ø380 мм | |
| Высота | Плавно регулируемая гидроприводом в пределах 180 мм | |
| Контроль уровня
материала перед рабочей плитой |
Ультразвуковые пропорциональные датчики | |
| Производительность
(теоретическая), т/ч |
600 | |
| Органы управления | Пульт оператора на перемещаемой колонке управления,
2 выносных пульта на рабочей плите |
|
| Плита рабочая (пр) | Ширина укладки, м
изменение ширины плиты – бесступенчатое гидравлическое |
2,5…5,0
4,5…7,0 (с 2 уширителями по 1 м) 6,5…9,0 (с 4 уширителями по 1 м) |
| Частота вибрации, Гц | 0…60 | |
| Частота трамбующего бруса, Гц.
Ход, мм |
0…30
5 |
|
| Обогрев | Газовый с ионизационным контролем пламени и автоматическим поддержанием температуры выглаживающих плит | |
| Система автоматического управления толщиной и профилем дорожного покрытия | САУ “MOBA”, (Германия) | |
| Габаритные размеры | Длина, мм | 6620 |
| Ширина в положении
для транспортировки, мм |
2500 | |
| Высота по тенту, мм | 3750 | |
| Масса | С ПР минимальной ширины
укладки, кг |
20000 |
| С ПР максимальной ширины
укладки, кг |
22000 | |
Описание
Гусеничный асфальтоукладчик Асф-Г-4-03 предназначен для укладки покрытий дорог всеми видами асфальтобетонных смесей шириной от 2,5 до 9,0 м и толщиной от 30 до 300 мм с профилем покрытия: двускатного до 30‰ или односкатного до 40‰.
Обеспечивает высокое качество укладки АБС при длительной работе, требующей больших тяговых усилий и высокой мощности. Эффективен как на строительстве обычных автомобильных дорог, так и для строительства автострад. Обладая высокой надежностью и производительностью в сочетании с простотой в управлении и обслуживании, он позволит решить самые сложные задачи, экономя Ваши время и средства.
