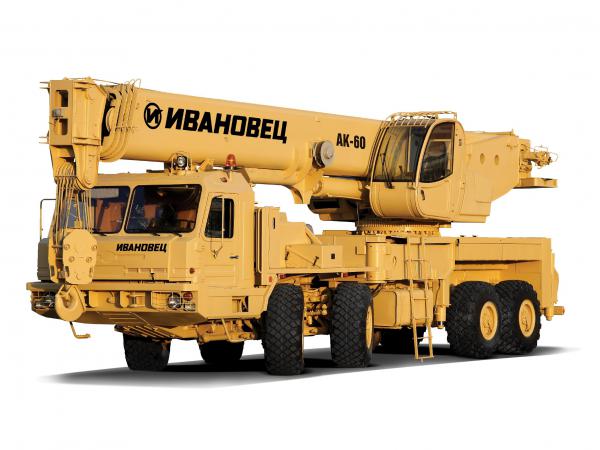

Автокран Ивановец КС-69731

Характеристики
Шасси
Базовое шасси БАЗ-690902
Колесная формула 8x8
Двигатель ЯМЗ-7511.10
Мощность двигателя, кВт (л.с.) 295 (400)
Подъемные характеристики
Грузоподъемность, т 60
Грузовой момент, тм 196
Вылет стрелы, м 36,0
Высота подъема (с гуськом), м 40,0 (54,5 )
Длина стрелы, м 11,4-40,0
Длина гуська, м 9,0-15,0
Зона работы 360⁰
Опорный контур, м:
полный 8,16х8,2-7,84
сокращенный 5,7-4,95х7,32-6,96
Скорость подъема (опускания) груза , м/мин:
номинальная, м/мин 5,0-40,0
Скорость посадки, м/мин 0,2
Частота вращения, мин-1 1,0
Скорость передвижения, км/ч 60
Габаритные размеры в транспортном положении и масса
Длина, мм 13100
Ширина, мм 2746
Высота, мм 3990
Полная масса с телескопической стрелой, т 42,0
Распределение нагрузок на дорогу, тс:
через шины 1/2 осей 10,72/10,61
через шины 3/4 осей 10,38/10,29
Описание

Специальное колесное шасси высокой проходимости БАЗ-690902 (8х8).

Независимая торсионная подвеска, высокий клиренс, возможность блокировки дифференциала раздаточной коробки и межосевых дифференциалов, широкопрофильные шины с регулируемым давлением обеспечивают шасси уникальные внедорожные свойства. Все это делает кран КС-69731 высокоэффективным для работы в труднодоступных районах. Двигатель ЯМЗ-7511.10, дизельный, жидкостного охлаждения, с газотурбинным наддувом. Мощность 294 кВт (400 л.с.). Коробка передач ЯМЗ-2393-10, механическая, 9-ти ступенчатая. Шины пневматические камерные 525/70R21, модель БЕЛ-66А. Объем топливного бака 350 л.

Телескопическая стрела – 5-ти секционная длиной 40,0 м. Секции стрелы имеют овоидное сечение, обеспечивающее меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов, благодаря чему уменьшаются местные напряжения и деформации. Это позволяет достичь сверхвысоких показателей грузоподъемности, значительно повысить надежность и безопасность. Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 и 15,0 м.

Опорный контур имеет трапецеидальную форму. Опоры крана являются двухсекционными выдвижными, передние опоры также поворотными, что позволяет получить различные варианты опорного контура и обеспечить крану максимальную гибкость при установке как на открытых площадках, так и в стесненных условиях. В сочетании с особой конструкцией опорной рамы позволяет крану КС-69731 иметь рабочую зону 3600 без потери грузовысотной характеристики на всех вылетах.

Привод механизмов крана от аксиально-поршневых гидронасосов, приводимых в действие двигателем шасси. Гидропривод в сочетании с электрогидравлической системой управления с помощью электрических джойстиков обеспечивает легкость и простоту управления краном, плавность работы, широкий диапазон рабочих скоростей с высокой точностью их регулирования и совмещение нескольких крановых операций, что значительно повышает монтажные возможности крана.

Дополнительный противовес. Применение съемного противовеса, который легко монтируется с помощью механизмов крана обеспечивает крану наилучшие показатели грузоподъемности среди кранов данной размерной группы. Масса противовеса 8,0 т.

Кабина крановщика улучшенной обзорности за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием регулируемого сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Кабина снабжена эффективной системой вентиляции и отопления. Кабина может быть оснащена механизмом изменения угла ее положения для удобства работы на большой высоте.
