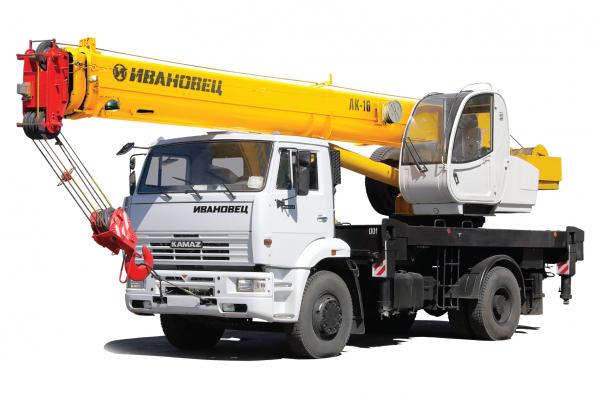

Автокран Ивановец КС-35714К3-10 ОВОИД

Характеристики
Шасси
Базовое шасси КАМАЗ-53605
Колесная формула 4x2
Двигатель КАМАЗ 740.62-280
Мощность двигателя, кВт (л.с.) 206 (280)
Подъемные характеристики
Грузоподъемность, т 16
Грузовой момент, тм 73
Вылет стрелы, м 21,0 (30,0)
Высота подъема (с гуськом), м 22,72 (32,2)
Длина стрелы, м 9,0 — 23,0
Длина гуська, м 9,0
Опорный контур, м 5,6х4,94 2,26х4,94
Скорость подъема (опускания) груза, м/мин:
номинальная, м/мин 9,0-35,0
Зона работы 240 и 360
Скорость посадки, м/мин 0,2
Частота вращения, об./мин 2,4
Скорость передвижения, км/ч 50
Габаритные размеры в транспортном положении и масса
Длина, мм 10884
Ширина, мм 2500
Высота, мм 3730
Полная масса с основной стрелой, т 19,03
Описание

Телескопическая стрела – 3-х секционная длиной 23,0 м, самая длинная в своем классе. Секции стрелы имеют овоидное сечение, обеспечивающее меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов, благодаря чему уменьшаются местные напряжения и деформации. Это позволяет достичь высоких показателей грузоподъемности на ближних и средних вылетах, значительно повысить надежность и безопасность. Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 м, имеющий возможность наклона на 30⁰.

Опорный контур 5,6х4,94 м обеспечивает высокую устойчивость крана и самый большой в своем классе рабочий вылет - до 30,0 м (при использовании гуська).

Привод механизмов крана гидравлический от аксиально-поршневого насоса, приводимого в действие двигателем шасси. Гидропривод в сочетании с системой управления с помощью джойстиков с тросовым управлением обеспечивает легкость и простоту управления краном, плавность работы, широкий диапазон скоростей подъема-опускания, низкие посадочные скорости и совмещение нескольких крановых операций.

Новая кабина крановщика повышенной обзорности за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Сиденье имеет также продольную и вертикальную регулировки. Кабина снабжена эффективной системой вентиляции и отопления. Кабина также может быть оснащена механизмом изменения угла ее положения.
