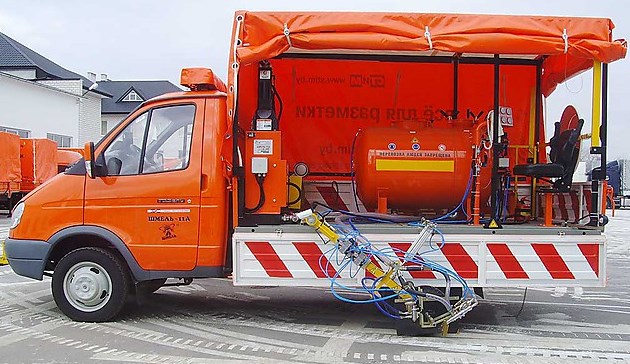

Машина дорожной разметки «Шмель-11А» на базе ГАЗ 3302

Характеристики

Машина дорожной разметки позволяет:

  •  вести разметку в автоматическом режиме с соблюдением всех размеров штриховой линии и пробелов с погрешностью не более 1%.
  •  наносить линии дорожной разметки со следующими расходами краски и скоростями:
    скорость нанесения одиночной сплошной линии (ширина 15 см, 800 г/м2) –10,8 км/ч
    скорость нанесения двойной сплошной линии (ширина 15 см, 800 г/м2) – 5,5 км/ч

Максимальная скорость качественного нанесения разметки – 12 км/ч

Автономная силовая установка:

  • двигатель (Briggs&Stratton) с максимальной мощностью – 22 л.с.
  • тип топлива двигателя – АИ-92

Условная производительность насоса краски (Graco) – 26 л/мин

Вместимость совместная емкости для расходных материалов:

  • для краски – не белее 600 кг
  • для стеклошариков – не более 240 кг

Габаритные размеры машины (длина*ширина*высота), не более, м:

  • в рабочем положении: – 9,70*3,30*3,00
  • в транспортном положении – 5,65*2,10*2,90

Снаряженная масса машины – 2580 кг

Полная масса машины – 3420 кг

На машине по левой стороне установлен разметочный блок с двумя парами покрасочных и посыпочных пистолетов.

На рабочем месте оператора расположены пульт управления разметкой, пульт управления разметочной установкой, панель регуляторов для установки рабочих давлений. Рабочее место оператора оборудовано сиденьем с подлокотниками.

В состав машины также входит:

  • система видеомаркера;
  • датчик движения стеклошариков, датчик расхода краски;
  • ручной покрасочный пистолет со шлангом 10 м;
  • сигнальный маяк балочного типа на кабине машины, сигнальный маяк точечного типа на каркасе тента, светодиодный знак «Объезд слева/справа» сзади машины;

Пульт управления разметочными пистолетами управляет работой каждого покрасочного пистолета в ручном, автоматическом, или полуавтоматическом режиме. Он также производит измерение, индикацию и хранение следующих параметров:

  • время и дату;
  • общий путь, пройденный машиной, и путь, пройденный машиной от начала этапа;
  • тип разметки;
  • площадь, окрашенную каждым пистолетом по каждому этапу;
  • среднюю скорость движения.

Имеется возможность пошагового просмотра всех отработанных режимов по каждому пистолету в отдельности, а также обмениваться данными с персональным компьютером.
Окраска автомобиля согласно РД 0219.1.17-2000 «Символика отраслевого машинного парка».

Описание

Машина дорожной разметки «Шмель-11А» предназначена для нанесения безвоздушным способом горизонтальной дорожной разметки современными быстросохнущими красками с использованием световозвращающих стеклошариков. Машина позволяет наносить краску на чистые, сухие и ровные асфальтобетонные и цементобетонные покрытия в условиях умеренного климата.

Рабочее давление краски при нанесении достигает 150 атм, что позволяет работать с красками высокой вязкости (от 70 до 120 сек) и высоким процентным содержанием сухого остатка. Благодаря этим свойствам краска значительно быстрее сохнет (до 8 мин) и не растекается даже при толстых слоях нанесения (до 650 мкм). Кроме того, при нанесении краски под высоким давлением, с поверхности дороги сметается мелкая пыль, и краска глубоко проникает в поры поверхности асфальта.
