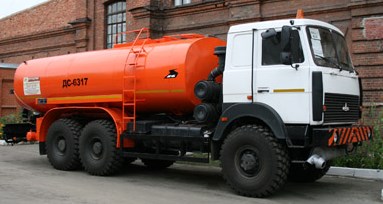

Автобитумовоз ДС-6317
Характеристики
| Шасси | МАЗ-6303А5-352 | МАЗ-630303-245 |
| Габаритные размеры в транспортном положении, мм, не более | ||
| Длина | 10200 | |
| Ширина | 2550 | |
| Высота | 3350 | |
| Полная масса, кг, не более | 33150 | |
| Распределение полной массы по осям | Согласно характеристикам шасси | |
| Скорость транспортная максимальная, км/ч | 60 | |
| Цистерна | Стальная, с внутренними перегородками, термоизолированная слоем стекловолокна 50 мм и облицованная стальным листом толщиной 0,8 мм | |
| Номинальная вместимость цистерны, м3 | 16 | |
| Сечение цистерны | чемодан | |
| Тип привода рабочего оборудования: | гидравлический | |
| Рабочее давление в гидросистеме, МПа (кгс/см2) | 16 (160) | |
| Битумный насос | Шестеренный, подача 1,4 л/об, максимальная высота подачи 30 м
|
|
| Время заполнения цистерны своим насосом, мин, не более | 20 | |
| Время свободного опорожнения цистерны, мин | 15 | |
| Подогрев битума в цистерне | Стационарными горелками через жаровые трубы
|
|
| число горелок, шт. | 2 | |
| вид топлива | дизельное топливо | |
| Расход топлива двумя горелками, (л/ч), не более | 18 | |
| Вместимость топливных баков горелок(л) | 2 бака по 20 л. | |
| Подача топлива к горелке | Сжатым воздухом от пневмосистемы шасси | |
| Разогрев битума в коммуникации | Переносной горелкой | |
| Скорость подогрева жидкого битума в цистерне при начальной температуре плюс 80°С, °С/ч, не менее | 10 | |
| Снижение температуры битума в цистерне в течение 1 ч.:
|
||
| - на стоянке | Не более 3% от перепада температур окружающего воздуха и битума | |
| - при транспортировании со скоростью не более 50 км/ч | Не более 4% от перепада температур окружающего воздуха и битума | |
| Розлив битума | Распределителем циркуляционного типа с запорными соплами | |
| Число форсунок, шт | 21 (25*) | |
| Максимальная ширина розлива, м | 4,0 (4,8*) | |
| Изменение ширины розлива | Кратное 0,19 м | |
| Удельная норма розлива, л/кв. м | 0,5...2,5 | |
| Обслуживающий персонал | 1 чел (водитель-оператор) | |
Описание
Автобитумовоз ДС-6317 предназначен для транспортирования жидких битумных материалов в горячем (до +200°С) и холодном состоянии. Дополнительно автобитумовозоснащен оборудованием для распределения битумных материалов. Конструкция автобитумовоза обеспечивает выполнение следующих операций:
- наполнение и опорожнение цистерны;
- перекачивание битума в постороннюю емкость, минуя цистерну;
- циркуляция битума в цистерне;
- подогрев битума в цистерне до рабочей температуры;
- розлив битума на подготовленную поверхность дороги.
