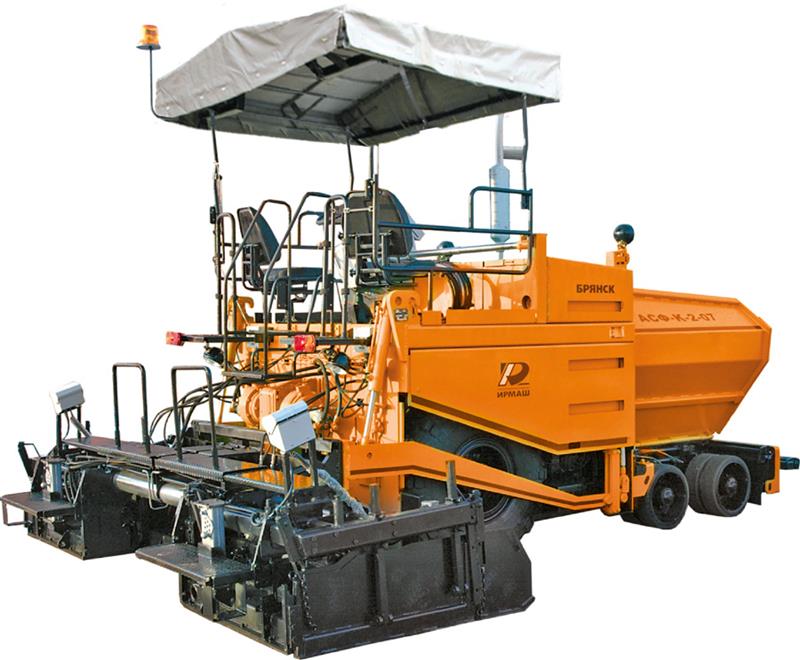

Колесный асфальтоукладчик Асф-К-2-07
Характеристики
| Двигатель | Дизельный двигатель с водяным охлаждением Д-243
Минского моторного завода |
|
| Номинальная мощность, кВт(л.с.) | 60 (81) при 2200 мин-1 | |
| Емкость топливного бака, л | 135 | |
| Электрооборудование | 24-вольтовая однопроводная система с отрицательным заземлением на корпус.
Две аккумуляторные батареи по 12V емкостью 182 А/ч. |
|
| Ходовая часть | Передние колеса | 4-е управляемые, установлены на балансирные тележки с поперечным качанием |
| Шины | Массивные резиновые безбандажного типа 520×152 | |
| Задние колеса | 2-е пневматические, камерные, размер 525/70R21, модель Бел-66А
|
|
| Привод | Гидравлический с ручным управлением на механическую коробку передач, далее к колесам цепная передача, цепь ПР-50,8. | |
| Скорость-плавнорегулируемая | при укладке : 0,9-20 м/мин
транспортная : до 16 км/ч. |
|
| Управление курсом | Гидромеханическая передача управляющего усилия с гидроусилителем рулевого привода | |
| Тормозная система | Рабочая | Обеспечивается гидрообъемным приводом трансмиссии |
| Аварийная и стояночная | Многодисковые тормоза с механическим приводом | |
| Приемный бункер | Вместимость (включая туннель), т | 10 |
| Ширина, мм | 3140 | |
| Агрегаты для распределения смеси | Приводы: | Раздельные гидравлические приводы питателя и шнеков, реверсивные, регулируемые вручную и автоматически |
| Скребковые конвейеры | 1 цепь ПРИ-78,1 | |
| Распределительные шнеки | 2, со сменными лопастными сегментами, Ø380 мм | |
| Высота | Плавно регулируемая гидроприводом в пределах 160 мм | |
| Контроль уровня
материала перед рабочей плитой |
Ультразвуковые дискретные датчики | |
| Производительность
(теоретическая), т/ч |
300 | |
| Органы управления | Пульт оператора на перемещаемой
колонке управления, 2 выносных пульта на рабочей плите |
|
| Плита рабочая (пр) | Ширина укладки, м
изменение ширины плиты – бесступенчатое гидравлическое |
2,2…3,75
2,95…4,5 (с уширителями по 0,375) |
| Частота вибрации, Гц | нет | |
| Частота трамбующего бруса, Гц.
Ход, мм |
0…30
5 |
|
| Обогрев | Газовый с ионизационным контролем пламени и автоматическим поддержанием температуры выглаживающих плит | |
| Система автоматического управления толщиной и профилем дорожного покрытия | САУ “MOBA”, (Германия) | |
| Габаритные размеры | Длина, мм | 5990 |
| Ширина в положении
для транспортировки, мм |
2350 | |
| Высота по тенту, мм | 3750 | |
| Масса | С ПР минимальной ширины
укладки, кг |
13250 |
| С ПР максимальной ширины
укладки, кг |
13650 | |
Описание
Гидрофицированный колесный асфальтоукладчик с одной ведущей осью Асф-К-2-07 предназначен для укладки покрытий дорог всеми видами асфальтобетонных смесей шириной от 2,2 до 4,5 м и толщиной от 30 до 250 мм с профилем покрытия: двускатного до 30‰ или односкатного до 40‰.
Малые габариты, мобильность и высокая маневренность делают эти машины оптимальными для работы внутри микрорайонов и на небольших объектах. При этом наличие основных опций (газовый подогрев, система автоматического нивелирования) позволяет обеспечить высокое качество укладки АБС.
