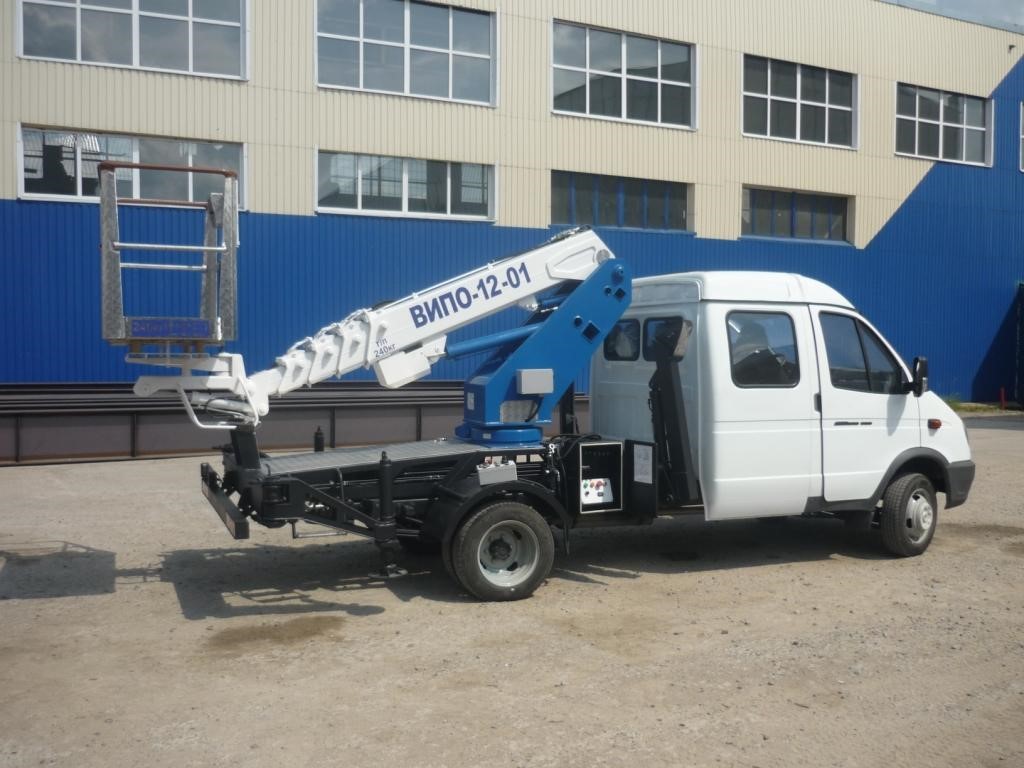

Подъемник автомобильный гидравлический с рабочей платформой ВИПО-12-01

Характеристики
Тип подъемника
Подъемник автомобильный гидравлический с рабочей платформой ВИПО-12-01
Год изготовления
2018
Назначение подъемника
Подъемник автомобильный гидравлический с рабочей платформой ВИПО-12-01 (в дальнейшем - подъемник) относится к транспортным средствам специального назначения (мобильным подъемным рабочим платформам), предназначен для подъема рабочих с материалами и инструментами на высоту до12 м для выполнения строительно-монтажных и других видов работ.
Конструкция рабочего оборудования
Телескопическая 5-ти секционная стрела, совместно с основанием, монтируемые через ОПУ на опорную раму, устанавливаемую на автомобильное шасси.
Конструкция ходовой части
Автомобильные шасси ГАЗ-33023(Евро 4, 5)
Тип привода:
- насосной установки подъёмника
- включения КОМа
 - рабочих механизмов
механический, от КПП двигателя (через КОМ), расположенного на шасси;
ручное;
 гидравлический объемный, от насосной установки.
Окружающая среда, в которой может работать подъемник:- температура:
наибольшая, °C
наименьшая, °C
- относительная влажность
- взрывоопасность
 - пожароопасность


+40

-40

до 80% при температуре + 25  °C

не взрывобезопасный

 не пожароопасный
Допустимая скорость ветра на высоте 10м для рабочего состояния подъемника, м/сек.
10
Допустимый уклон площадки

Возможность одновременного выполнения операций
Выполнение более одной операции запрещено
Род электрического тока и напряжения
12В постоянный


Основные характеристики
Наименование параметра
Значение параметра
Базовое шасси
ГАЗ 33023
Максимальная грузоподъемность люльки, кг
220
Площадь люльки, м2
1±0,1
Максимальное количество людей в люльке, чел.
2
Рабочая высота подъема не менее, м
12
Вылет стрелы не более, м
8,5
Максимальная скорость подъема люльки, м/с
0,5
База, мм, не более
3500*
Максимальная транспортная скорость передвижения, км/ч
70*
Опорный контур, мм, не менее
3400х3350
Коэффициент статической устойчивости
1,34
Угол поворота стрелы:
360°
Способ управления
Электрогидравлический
Давление в гидросистеме, МПа:
- номинальное
- максимальное
16
21
Способ токоподвода к подъемнику
От электрооборудования базового шасси
Полная масса подъемника, кг, не более
3500**
Распределение полной массы подъемника в транспортном
положении по осям, кг, не более:
 - на переднюю
  - на заднюю



1310**

2190**

Масса подъемного оборудования, кг, не более
1350**
Габаритные размеры подъемника в транспортном положении, не более, мм:

- длина
 - ширина
- высота


6740**

2400**

 2590**
Срок службы, лет, не менее
12


Примечание:

 *- справочный размер завода-изготовителя базового шасси;

**- справочный (ориентировочный) размер.
