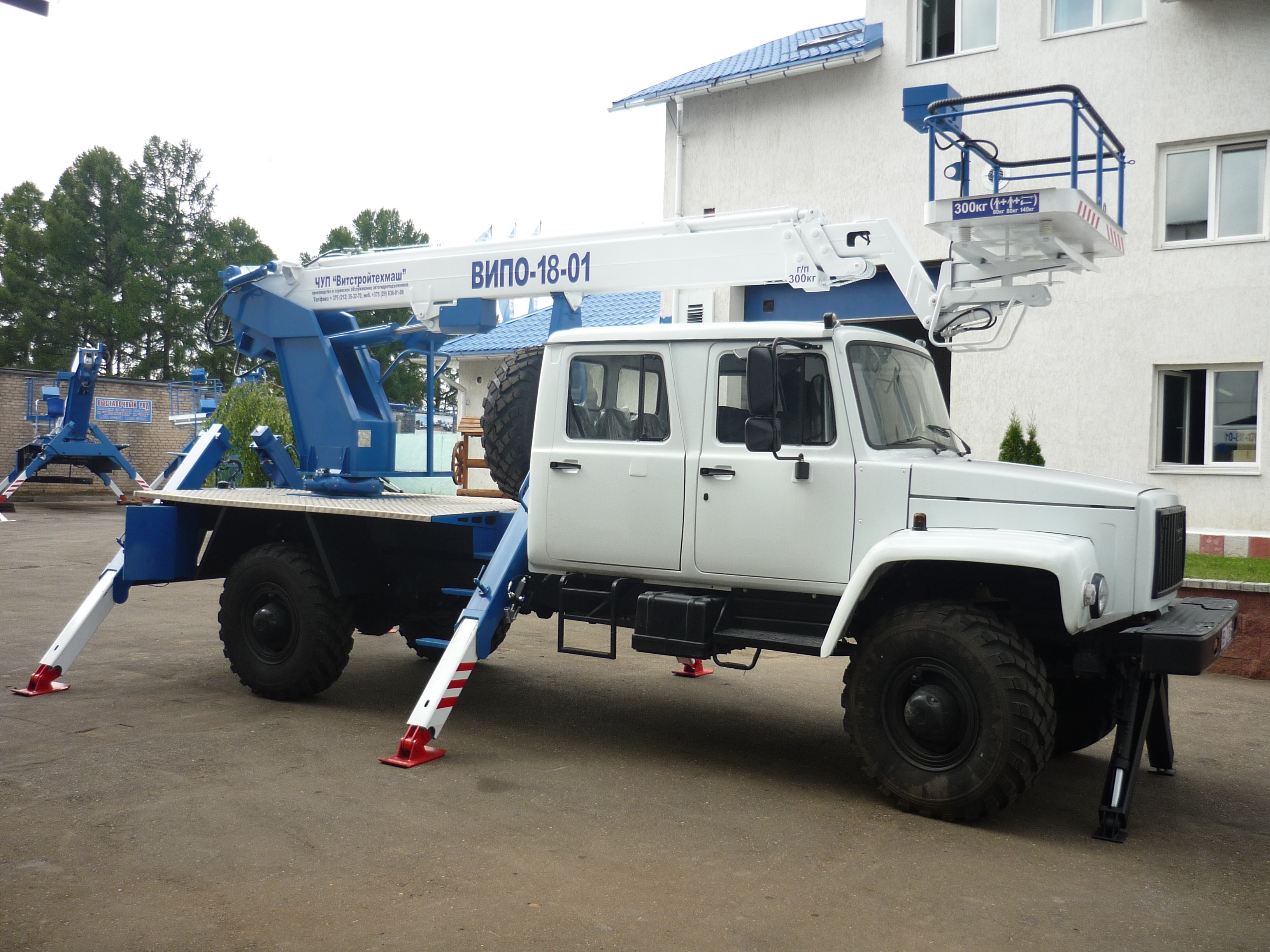

Автогидроподъемник ВИПО-18-01-33081 на базовом шасси ГАЗ - 33088
| Наименование параметра
|
Значение параметра подъемника на шасси
ВИПО-18-01 |
| 1 Базовое шасси
|

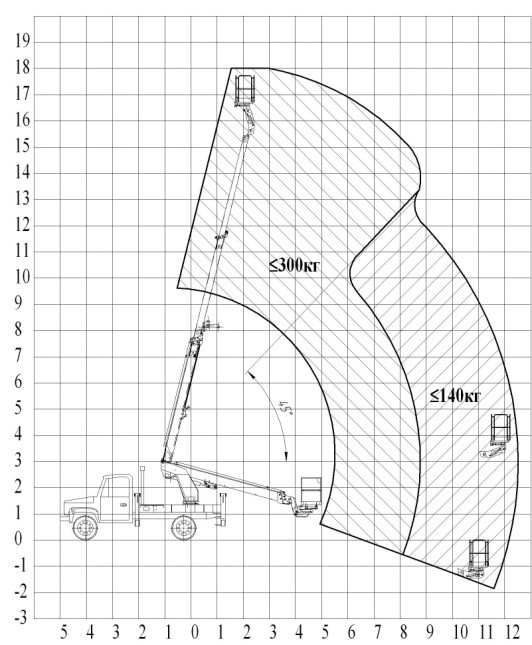

ГАЗ-33081 двухрядная,5 мест
|
| 2 Максимальная грузоподъемность люльки, кг
|
300
|
| 3 Площадь люльки, м2
|
1±0,1
|
| 4 Максимальное количество людей в люльке, чел.
|
2
|
| 5 Максимально допустимое ручное усилие
(создаваемое двумя людьми), Н |
400
|
| 6 Рабочая высота подъема, м, не менее
|
18
|
| 7 Вылет стрелы, мм, не более
|
12500
|
| 8 Грузоподъемность люльки на максимальном вылете,кг
|
140
|
| 9 Максимальная скорость подъема люльки, м/с
|
0,5
|
| 10 База, мм, не более
|
4570
|
| 11 Колея колес, мм, не более
- передних - задних |
1820
1770 |
| 12 Дорожный просвет, мм, не менее
|
315
|
| 13 Минимальный радиус поворота, мм
|
8000
|
| 14 Максимальный уклон, преодолеваемый подъемником, %
|
25
|
| 15 Максимальная транспортная скорость передвижения, км/ч
|
70
|
| 16 Опорный контур, мм, не менее
|
3500´3600
|
| 17 Максимальная реакция опоры на лапы, Н
|
16800
|
| 18 Коэффициент статической устойчивости
|
1,34
|
| 19 Угол поворота стрелы
|
360°
|
| 20 Способ управления
|
Электрогидравлический
|
| 21 Рабочее давление в гидросистеме, МПа
|
20
|
| 22 Способ токоподвода к подъемнику
|
От электрооборудования базового шасси
|
| 23 Полная масса подъемника, кг, не более
|
6440 |
| 24 Распределение полной массы подъемника в транспортном положении по осям, кг, не более:
- на переднюю - на заднюю |
2740 3700 |
| 25 Габаритные размеры подъемника в транспортном положении, мм, не более:
- длина - ширина - высота |
7200 2500 3400 |
| 26 Электроизоляция люльки, В
|
1000 |
| 27 Тип люльки
|
складная
|
| 28 Угол поворота люльки, гр.
|
+/-60
|
| 29 Количество аутригеров, шт
|
6 |
| 30 Тип аутригеров
|
л-образные
|
| 31 Срок службы, лет, не менее
|
12
|
- телескопическая стрела (основная стрела + 2 секции)
- цепная синхронизация выдвижения секций;
- гидравлические шланги и проводка проложены внутри стрелы для защиты от повреждений;
- электрогидравлическое управление с места оператора , с выносного пульта и с люльки;
- остановка двигателя автомобиля из люльки;
- устройство, обеспечивающее горизонтальную ориентацию люльки в пространстве, гидравлическое выравнивание люльки;
- алюминиевые нескользящие помосты;
- люлька размером 1400 x 700 x 1100 мм;
- электроизоляция люльки до 1000 В;
- указатель угла наклона подъемника;
- ограничитель предельного груза;
- полноповоротная колонна, обеспечивающая вращение стрелы на 360 градусов без ограничений;
- люлька со стрелой в транспортном положении расположены над кабиной автомобиля
- счетчик моточасов рядом с пультом управления аутригерами;
- пластиковое кресло на месте оператора.
Комплектующие:
При производстве рабочего оборудования используются материалы и комплектующие ведущих европейских производителей Oleo Meccanica Industriale Componenti S.r.l (Италия) , Comer Industries S.p.A. (Италия), Sandern Schneid-und Umformatechnik (Германия), BADESTNOST (Болгария), GALLI ERIO SRL (Италия),MP Filtri (Италия), Hydraulfunktion AB (Швеция) обеспечивающие надежную работу подъемника в любых климатических условиях.
Отличительные особенности подъемника:
Подъемник автомобильный гидравлический с рабочей платформой ВИПО-18-01 изготавливается с учетом требований Заказчика по комплектации и покраске
-использование высокопрочной конструкционной стали с пределом текучести 700 мПа, что позволяет значительно уменьшить металлоемкость конструкции при сохранении грузо- высотных характеристик
-использование дискретной системы с изменением скоростных режимов работы подъемника фирмы Fabercom (Италия) (простота технического обслуживания, высокая надежность, независимость от перепада температуры окружающей среды). Влагозащищённое исполнение комплектующих электрооборудования позволяет работать в любых погодных и климатических условия.
-гидроцилиндры изготавливаются из хонингованных труб и штоков фирмы “Sicam” (Италия) с применением полиуретановых уплотнений “GAPI GROUP”
-применение дополнительных гидравлических аутригеров позволяющих снять дополнительные нагрузки на раму автошасси в рабочем положении подъемника
-комплектующие гидравлической системы европейских производителей позволяют обеспечить плавность и надежность работы (гидрораспределители электромагнитные и гидрораспределитель с ручным управлением «Manifold Solinoid Directional Valve» (Италия), клапаны обратный, двухсторонний тормозной и односторонний тормозной, дроссель и замки, ручной насос фирмы «Oleoweb» (Италия)
-применение композиционных многослойных направляющих втулок фирмы «Hankok» (Южная Корея) позволяет значительно увеличить надежность и срок эксплуатации шарнирных соединений
